| Verschiedene Adaptionen einer Canon EOS 450D ... 650D ... 750D an ein Mikroskop |
| Viele Wege führen nach Rom. Auf dieser Seite sollen einige Möglichkeiten der Kameraadaption für eine DSLR mit APS-C Chip (22,2mm x 14,8mm) gezeigt werden. Alle Versionen beziehen sich auf das ältere Endlichsystem ! D.h. es ist eine Kompensation der Bildfeldwölbung und der CVD (chromatische Vergrößerungsdifferenz) nach dem Objektiv nötig. Dies kann durch ein entsprechendes Projektiv oder ein Okular, Fotookular erfolgen. Es ist nicht möglich ohne diese Korrektur ein gutes und bis in die Ecken des Bildformats scharfes Ergebnis zu bekommen. |
 |
Ausgehend von einem Zwischenbild mit 18mm und
der früheren Adaption einer KB Kamera an ein Mikroskop sollen Wege
gezeigt werden wie eine heutige Kamera mit APS-C Chip etwa die gleiche
Fläche des Zwischenbildes abbilden kann. Von Zeiss gab es eine Fotoeinrichtung MC 63 für KB Format. Als optisches Element ein Achromat mit f=63mm. Zusammen mit einem S-KPL 10x/20 (f=25mm) ergab dies ein Vergrößerungsfaktor von 63mm/25mm = 2,52. Die Diagonale des KB Formates ist 43mm. Und weiter : 43mm/2,52 = 17,1mm , paßt also gut zur Größe des Zwischenbildes (linkes Bild). |
| Eine Rechnung für das APS-C Format zeigt nun, dass
es auch hierfür eine sehr praxisnahe Lösung gibt. Canon EOS
Kameras mit EF Bajonett haben ein Auflagemaß von 44mm. Das Pentax
K-Bajonett hat 45,46mm. Für eine Adaption des Pentax Objektivs
gibt es einfache Übergangsringe. Warum unbedingt Pentax ? Hier
gibt es ein altes aber sehr klein bauendes 40mm Pancake Objektiv (wird
immer wieder günstig angeboten). Es ist stabil ohne Kunststoff
gebaut und durch die Bauweise ideal für eine Adaption. Hierzu die Rechnung : Mit einem 10x Okular (f=25mm) errechnet sich ein Faktor von 40mm/25mm = 1,6. Die Diagonale des APS-C Formats ist 26mm. Nun noch 26mm/1,6 = 16,25mm. Der Bildausschnitt kommt also der früheren Kameraadaption sehr nahe. |
 |
 |
| Das Ergebnis Variante Nr. 1 : Objektiv Zeiss Planapo 10/0,32 Okular Zeiss S-KPL 10x/20 Br Kameraobjektiv SMC Pentax-M 40mm Adapter Pentax - EOS Kamera Canon EOS 650D Stativ Zeiss Standard |
 |
Variante Nr. 2 Objektiv Zeiss Plan 10/0,22 Okular Zeiss KPL 8x Br Kameraobjektiv SMC Pentax-M 40mm Adapter Pentax - EOS Kamera Canon EOS 650D Stativ Zeiss Standard |
 |
Auch mit anderen Objektiven kann eine brauchbare Adaption erreicht werden. Durch ungeeigneten Aufbau des Objektivs für dieser Anordnung kann aber eine zusätzliche Bildfeldwölbung oder eine zusätzliche CVD entstehen. Auch ein Hot Spot kann den Bildeindruck stören.
| Variante Nr. 3 : Objektiv Zeiss Planapo 10/0,32 Okular Zeiss KPL 8x Br Kameraobjektiv Olympus ZUIKO 50mm/1:1,4 Adapter Olympus OM - EOS Kamera Canon EOS 650D Stativ Zeiss Standard |
 |
Variante Nr. 4 : Objektiv Zeiss Plan 10/0,22 Okular Zeiss S-KPL 10x/20 Br Kameraobjektiv Olympus ZUIKO 50mm/1:1,4 Adapter Olympus OM - EOS Kamera Canon EOS 650D Stativ Zeiss Standard |
 Variante 4 zeigt einen leichten HotSpot |
Ebenso ist unter Benutzung des Zeiss Grundkörper 1 mit eingebauter 125mm Optik eine Adaption möglich. Um die große Brennweite der Optik für ein möglichst großes Bildfeld zu nutzen ist als Okular jetzt ein Kpl Mipro 63, oder Projektiv 80mm erforderlich. Das Mipro oder Projektiv sitzt unterhalb des Grundkörpers.
 |
 |
 |
| Variante Nr. 5 : Objektiv Zeiss Planapo 10/0,32 Okular Zeiss Kpl Mipro 63 Kameraobjektiv Grundkörper 1 Kamera Canon EOS 650D Stativ Zeiss Standard |
 |
Variante Nr. 6 : Objektiv Zeiss Planapo 10/0,32 Okular Zeiss Projektiv 80 Kameraobjektiv Grundkörper 1 Kamera Canon EOS 650D Stativ Zeiss Standard |
 |

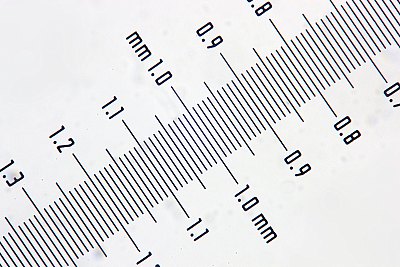

Das Zusammenspiel Pentax 40mm mit anderen Fabrikaten wie Leitz und Nikon
